Resettaster mit 2 beleuchtbaren Tasten

Je 1 Schließerkontakt im IP65 Gehäuse

ArtNr.:	69012
Gewicht:	0.115 kg
Ursprungsland:	DE

Verfügbar

Finde eine Alternative

Frage stellen

Produkt empfehlen

Artikelvergleich

Download in den Datenkorb Download in Easy-Import-Export

Beschreibung

R-Button / 42 2NO L M12(8)
mit M12-Anschluss
8-polig
2 beleuchtbare Tasten (je 1 Schließer)
Lieferumfang:
Tasterkappen flach, transparent klar, rot, gelb, grün, blau
Bezeichnungsschilder, O, I, R, ↑,↓
Befestigung mit rückseitigem Clip

Technische Daten

Elektrische Daten

Betriebsspannung AC/DC LED Beleuchtung max.	30 V
Betriebsstrom LED Beleuchtung	14 mA @24 V DC

Elektrische Daten | Versorgung

Betriebsspannung DC min.	1 V
Betriebsspannung DC max.	36 V
Betriebsspannung DC (UL-recognized)	30 V
Betriebsstrom	1,5 A

Geräteschutz

Bedingung Lebensdauer	lastabhängig, temperaturabhängig

Geräteschutz | Elektrisch

Schutzart (EN IEC 60529)	IP65
Elektrische Lebensdauer	1000000 Zyklen

Geräteschutz | Mechanisch

Mechanische Lebensdauer	1000000 Zyklen

Mechanische Daten

Prellzeit max.	10 ms

Mechanische Daten | Materialdaten

Material Kontakt	AgNi

Mechanische Daten | Montagedaten

Höhe	29 mm
Breite	124 mm
Tiefe	42 mm

Umgebungseigenschaften | Klimatisch

Betriebstemperatur min.	-25 °C
Betriebstemperatur max.	70 °C
Lagertemperatur min.	-25 °C
Lagertemperatur max.	85 °C

Anschlussdaten

Anschlusstyp 1

Familie-Bauform	M12
Geschlecht	male
Farbe Kontaktträger	schwarz
Kodierung	A
Polzahl	8

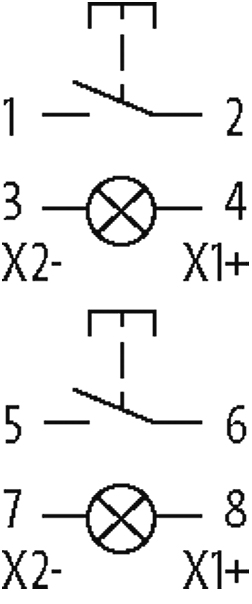

PIN 1	NO 1
PIN 2	NO 1
PIN 3	X 2 -
PIN 4	X 1 +
PIN 5	NO 2
PIN 6	NO 2
PIN 7	X 2 -
PIN 8	X 1 +

Kaufmännische Daten

ECLASS-6.0	27371228
ECLASS-6.1	27371228
ECLASS-7.0	27371228
ECLASS-8.0	27371228
ECLASS-9.0	27371228
ECLASS-10.1	27371228
ECLASS-11.1	27371228
ECLASS-12.0	27371228
ETIM-5.0	EC000225
GTIN	4048879594325
Verpackungseinheit	1
Zolltarifnummer	85365080
