MVP12-V, 6xM12, 4pol, Steck.M23 12pol.

Steckerabgang frontseitig
ArtNr.: 27764
Gewicht: 0.113 kg
Ursprungsland:  DE
Artikel vergriffen, Liefertermin auf Anfrage
 Artikelvergleich
Listenpreis pro Stück:
  • 74,12 €
  • 70,00 €
  • 65,88 €

Beschreibung


6-fach, 4-polig
Steckanschluss M23
12-polig belegt
mit LED für digitale PNP-Signale 24 V DC
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Zertifikate als JSON - gefiltert
Zertifikate als JSON - gefiltert

Technische Daten
Betriebsspannung 24 V DC
Betriebsstrom je Kontakt max. 4 A
Verriegelung der Steckplätze Schraubgewinde (M12×1 mm)
Schutzart IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Gehäuse Kunststoff, schwer entflammbar
Signale pro Steckplatz 1 - (31-32)
Summenstrom max. 10 A
Allgemeine Daten
Temperaturbereich -20...+80 °C

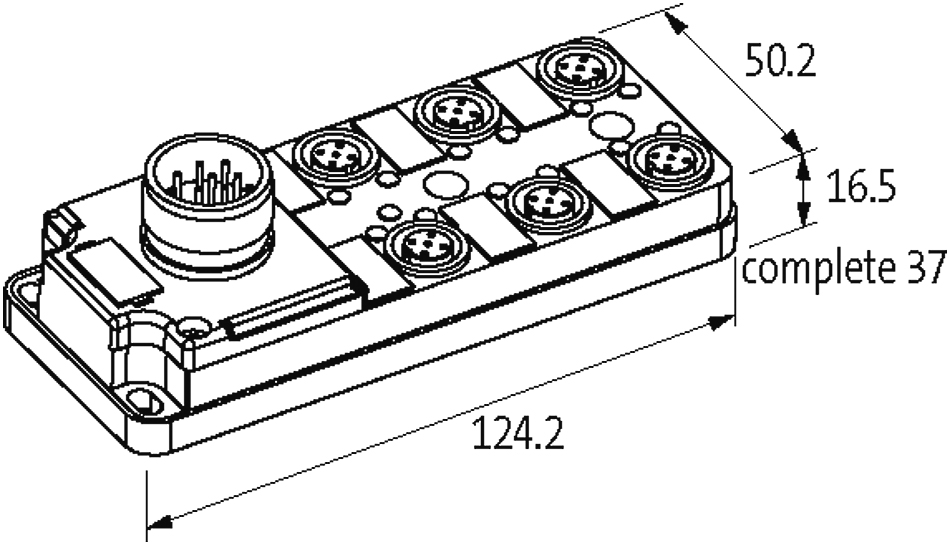

Abmessungen H×B×T 124.2×50.2×16.5 mm
Kontaktbelegung
PIN 1 (+)
PIN 3 (-)
PIN 4 (NO)/(S1)
PIN 5 (Erde)
LED-Anzeige Kontaktbelegung LED (grün): Power / LED (gelb): (S1)
Herstellerartikelnummer 27764

ECLASS-6.0 27279219
ECLASS-6.1 27279219
ECLASS-7.0 27279219
ECLASS-8.0 27279219
ECLASS-9.0 27440108
ECLASS-10.1 27440111
ECLASS-11.1 27440111
ECLASS-12.0 27440111
ETIM-5.0 EC002585
EAN 4048879063388
Verpackungseinheit 1
Zolltarifnummer 85369010


Daten zum Artikel:
  • Download Datenblatt
  • Download Dokumentation: Installationsanleitung 27765_ina_3_15.pdf
  • Download Information: EU Konformitätserkl. 27764_13-05.15_ce_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 20-10.21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 17-12.20_(3) China RoHS 2 25EEP_DoC_z_b.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 07-11.20_(10) RoHS&REACh exception 6c&7a&7cI_DoC_z_a.pdf
  • Download Information: MTTF Bericht 27764_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf
  • Download Konstruktionsdateien: DXF 27783_dxf_x_a.zip
  • Download Konstruktionsdateien: STP 27783_stp_x_a.zip
  • Download Zulassung: UL Listed CA 27764_E201820_NRAQ7_ulc_z_a.pdf
  • Download Zulassung: UL Listed US 27764_E201820-NRAQ_ul_z_b.pdf
