MVP12, 8xM12, 5pol, steckb. Haube FK
mit Federkr-kl. zum selbstanschl.
| ArtNr.: | 27769 |
| Gewicht: | 0.193 kg |
| Ursprungsland: | DE |
Verfügbar
Beschreibung
8-fach, 5-polig
Federkraftsteckklemmen
Möglichkeit zur Potenzialtrennung
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Technische Daten
Technische Daten
| Betriebsspannung | 24 V DC |
|---|---|
| Betriebsstrom je Kontakt | max. 4 A |
| Verriegelung der Steckplätze | Schraubgewinde (M12×1 mm) |
| Anschlussart | Federkraftsteckklemmen: max. 1.5 mm² (AWG 16) |
| Schutzart | IP67 in gestecktem und verschraubtem Zustand (EN 60529) |
| Gehäuse | Kunststoff, schwer entflammbar |
| Signale pro Steckplatz | 2 |
| Summenstrom | max. 2× 8 A |
Kontaktbelegung
| PIN 1 | (+) |
|---|---|
| PIN 2 | (NC)/(S2) |
| PIN 3 | (-) |
| PIN 4 | (NO)/(S1) |
| PIN 5 | (Erde) |
| LED-Anzeige Kontaktbelegung | LED (grün): Power / LED (gelb): (S1/S2) |
Allgemeine Daten
| Temperaturbereich | -20...+80 °C |
|---|---|

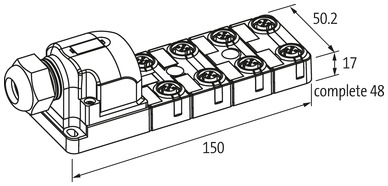

| Abmessungen H×B×T | 150×50.2×17 mm |
Klassifizierungen
| ECLASS-6.0 | 27279219 |
|---|---|
| ECLASS-6.1 | 27279219 |
| ECLASS-7.0 | 27279219 |
| ECLASS-8.0 | 27279219 |
| ECLASS-9.0 | 27440108 |
| ECLASS-10.1 | 27440111 |
| ECLASS-11.1 | 27440111 |
| ECLASS-12.0 | 27440111 |
| ETIM-5.0 | EC002585 |
Kaufmännische Daten
| GTIN | 4048879063340 |
|---|---|
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85369010 |
