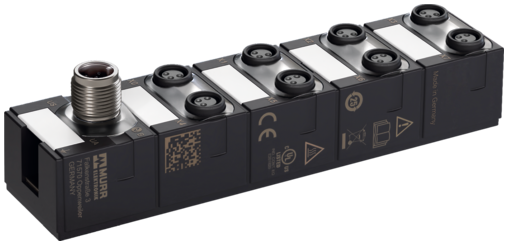

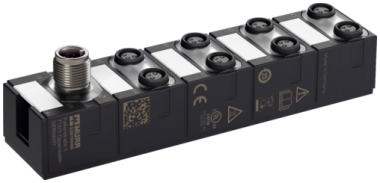

MVP8-P3 DIO4 DIO4 8xM8-3 IOLB12 E0  59604
Abbildung ähnlich

MVP8-P3 DIO4 DIO4 8xM8-3 IOLB12 E0

IO-Link Class B Hub
ArtNr.: 59604
Gewicht: 0.129 kg
Ursprungsland:  DE
Artikel vergriffen, Liefertermin auf Anfrage
 Artikelvergleich
Listenpreis pro Stück:
  • 214,88 €
  • 202,94 €
  • 191,00 €

Beschreibung

IO-Link Hub im 30 mm Kunststoffgehäuse
1 × M12 IO-Link Class B
8 × M8 I/O
8 konfigurierbare digitale Eingänge/Ausgänge
Galvanisch getrennte Spannungsgruppen
Erweiterter Parameterbereich
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".

Technische Daten
Aufstellungshöhe max. (über NN) max. 3000 m über N.N.
Betriebsspannung (UA) 24 V DC (18...30 V DC)
Betriebsspannung (US) 24 V DC (18...30 V DC)
Summenstrom (UA) max. 4 A
Summenstrom (US) max. 4 A
Galvanische Trennung (US/UA) ja
Stromaufnahme max. 50 mA
LED-Anzeige US-IOL: Sensorversorgung-IOL (grün: OK)
Allgemeine Daten
Befestigungsart 2-Loch Schraubbefestigung
Temperaturbereich -25...+70 °C (Lagertemperatur -40...+85 °C)
Schutzart IP68
Abmessungen H×B×T 126×30×34.5 mm
Ausgang
Schaltstrom je Ausgang max. 2 A
Eingang
Typ Typ 1 + Typ 3
Eingangsfilter 0…15 ms
Sensorversorgung 24 V DC (EN 61131-2), Pro 2 Ports (X0+X1, X2+X3, X4+X5, X6+X7) max. 1 A, kurzschluss- und überlastfest
IO-Link
Specification IO-Link V1.1.2, kompatibel zu: IO-Link V1.1.3
Port Class B
IO-Link Device
Betriebsarten COM3 (230.4 kBaud)
Zykluszeit min. 1 ms
Prozessdaten 4 Byte (Inputs), 2 Byte (Outputs)
Parametrierung
PIN 4 Input/Output/DIO (port X0...X7)
Anschlüsse
IO-Link M12, 5-polig, A-kodiert
I/O-Steckplätze M8, 3-polig, A-kodiert
Herstellerartikelnummer 59604
Diagnose
Kommunikationsstatus per LED
Diagnose per LED pro Modul und Kanal
Aktorwarnung ja
Überwachung - Unterspannung ja
Überwachung - keine Spannung ja
Kurzschluss und Überlast ja

ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
EAN 4048879913102
Verpackungseinheit 1
Zolltarifnummer 85389099


Daten zum Artikel:
  • Download Datenblatt
  • Download Dokumentation: Handbuch 59507_hdb_x_13.zip
  • Download Dokumentation: Installationsanleitung 59507_ina_x_12.zip
  • Download Dokumentation: Produktdaten 59604_pd_x_13.zip
  • Download Gerätebeschreibung: IODD 59604_KF7_e_11.zip
  • Download Information: EU Konformitätserkl. 59604_06-08.21_ce_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 20-10.21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 07-11.20_(10) RoHS&REACh exception 6c&7a&7cI_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 17-12.20_(3) China RoHS 2 25EEP_DoC_z_b.pdf
  • Download Information: Konformitätserklärung UKCA 59604_05-08.21_uk_z_a.pdf
  • Download Information: MTTF Bericht 59604_SN29500(40°C)-Berechnung_mttf_p_a.pdf
  • Download Konstruktionsdateien: DXF 59504_dxf_x_b.zip
  • Download Konstruktionsdateien: P8 59604_p8_2_11.zip
  • Download Konstruktionsdateien: STP 59504_stp_x_b.zip
  • Download Zulassung: UL Listed CA 59604_E201820-NRAQ7_ulc_z_a.pdf
  • Download Zulassung: UL Listed US 59604_E201820-NRAQ_ul_z_a.pdf
