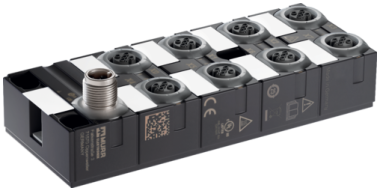

MVP12-P6 DIO8 DIO8 8xM12A IOLB12 E0  59818
Abbildung ähnlich

MVP12-P6 DIO8 DIO8 8xM12A IOLB12 E0

IO-Link Class B Hub
ArtNr.: 59818
Gewicht: 0.2 kg
Ursprungsland:  DE
Artikel vergriffen, Liefertermin auf Anfrage
 Artikelvergleich
Listenpreis pro Stück:
  • 249,44 €
  • 235,58 €
  • 221,72 €
Download in Easy-Import-Export

Beschreibung

IO-Link Hub im 50 mm Kunststoffgehäuse
1 × M12 IO-Link Class B
8 × M12 I/O
16 konfigurierbare digitale Eingänge/Ausgänge
Galvanisch getrennte Spannungsgruppen
Erweiterter Parameterbereich
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".
Zertifikat
Zertifikat
Zertifikat

Eingang
Typ Typ 1 + Typ 3
Eingangsfilter 0…15 ms
Sensorversorgung 24 V DC (EN 61131-2), max. 0.5 A, kurzschluss- und überlastfest
Ausgang
Schaltstrom je Ausgang max. 2 A
Technische Daten
Aufstellhöhe max. NHN max. 3000 m über N.N.
Betriebsspannung (UA) 24 V DC (18...30 V DC)
Betriebsspannung (US) 24 V DC (18...30 V DC)
Summenstrom (UA) max. 4 A
Summenstrom (US) max. 4 A
Galvanische Trennung (US/UA) ja
Stromaufnahme max. 50 mA
LED-Anzeige US-IOL: Sensorversorgung-IOL (grün: OK)
Allgemeine Daten
Befestigungsart 2-Loch Schraubbefestigung
Temperaturbereich -25...+70 °C (Lagertemperatur -40...+85 °C)
Schutzart IP68
Abmessungen H×B×T 126×50×34.5 mm
Diagnose
Kommunikationsstatus per LED
Diagnose per LED pro Modul und Kanal
Aktorwarnung ja
Überwachung - Unterspannung ja
Überwachung - keine Spannung ja
Kurzschluss und Überlast ja
IO-Link
Specification IO-Link V1.1.2, kompatibel zu: IO-Link V1.1.3
Port Class B
IO-Link Device
Betriebsarten COM3 (230.4 kBaud)
Zykluszeit min. 1 ms
Prozessdaten 4 Byte (Inputs), 2 Byte (Outputs)
Anschlüsse
IO-Link M12, 5-polig, A-kodiert
I/O-Steckplätze M12, 5-polig, A-kodiert
Parametrierung
PIN 4 Input/Output/DIO (port X0...X7)
PIN 2 Input/Output/DIO (port X0...X7)

ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
EAN 4048879913126
Verpackungseinheit 1
Zolltarifnummer 85389099


Daten zum Artikel:
  • Download Produkt-PDF
  • Download Dokumentation: Handbuch 59719_hdb_x_14.zip
  • Download Dokumentation: Installationsanleitung 59719_ina_x_12.zip
  • Download Dokumentation: Produktdaten 59818_pd_x_13.zip
  • Download Gerätebeschreibung: IODD 59818_KF7_e_11.zip
  • Download Information: EU Konformitätserkl. 59818_05-08.21_ce_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Download Information: Konformitätserklärung UKCA 59818_05-08.21_uk_z_a.pdf
  • Download Information: MTTF Bericht 59818_SN29500(40°C)-Berechnung_mttf_p_a.pdf
  • Download Konstruktionsdateien: DXF 59710_dxf_x_c.zip
  • Download Konstruktionsdateien: P8 59818_p8_2_11.zip
  • Download Konstruktionsdateien: STP 59710_stp_x_c.zip
  • Download Zulassung: UL Listed CA 59818_E201820-NRAQ7_ulc_z_a.pdf
  • Download Zulassung: UL Listed US 59818_E201820-NRAQ_ul_z_a.pdf
