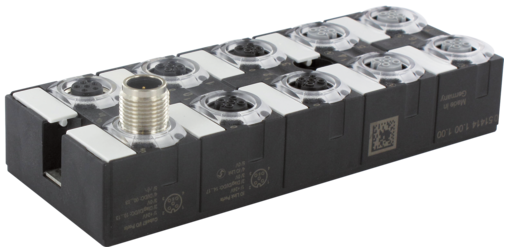

Cube67+ E/A Erweiterungsmodul

12 multif. Kanäle + 4 IO-Link Master V1.1

ArtNr.: 56766
Gewicht: 0.21 kg
Ursprungsland:  CZ
Verfügbar
Listenpreis pro Stück:
  • 331,61 €
  • 313,18 €
  • 294,76 €
Download in den Datenkorb Download in Easy-Import-Export

Beschreibung

Erweiterungsmodul
Gehäuse ist vollvergossen.
Cube67+ Module können nur in Verbindung mit Cube67+, EtherNet/IP, PROFIBUS + PROFINET Busknoten betrieben werden.
DIO12 IOL4 (E) - 8× M12
IO-Link Master V1.1.2
Digitale Eingänge/Ausgänge (Multifunktional)
Kompatibel zu:
56521 PROFIBUS
56526 PROFINET
56535 EtherNet/IP
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".
Zertifikat
Zertifikat
Zertifikat
Bustechnologien

Produkt verbinden

Systemleitungalle anzeigen
Sensor-Aktor-Kabelalle anzeigen

Generelle Produktinformationen
Kompatibel zu: 56521; 56526
Elektrische Daten | Versorgung
Norm Betriebsspannung EN 61131-2
Betriebsspannung US DC 24 V
Betriebsspannung UA DC 24 V
Stromaufnahme max. 100 mA
Summenstrom UA max. 4 A
Summenstrom US max. 4 A
Elektrische Daten | Eingang
Typ Eingang PNP, für 3-Draht Sensoren oder mechanische Schalter
Eingangszeitfilter 1 ms
Sensorstrom US je Eingang max. 0,2 A
Sensorstrom US je IO-Link Port max. 0,7 A
Elektrische Daten | Ausgang
Überlastfest ja
Kurzschlussfest ja
Ausgangsstrom je Pin max. 1,6 A
Lampenlast 30 W
Industrielle Kommunikation | IO-Link
Automatische Baudraten Erkennung ja
IO-Link Prozessdatenlänge Ausgang 32 Bytes
IO-Link Prozessdatenlänge Eingang 32 Bytes
IO-Link Revision ID V1.1.2
IO-Link Typ 4× Master
IO-Link Übertragungsrate COM1, COM2, COM3
Port Class A, B
Diagnosen
Aktorwarnung pro Kanal per LED und BUS
Diagnose per BUS pro Modul und Kanal
Diagnose per LED pro Modul und Kanal
IO-Link Events Unterspannung Versorgung, keine Spannung
Kurzschluss-Diagnose ja
LED-Anzeige Ethernet-Verbindung/ Datenverkehr
Überlast-Diagnose ja
Geräteschutz | Elektrisch
Schutzart (EN IEC 60529) IP67
Mechanische Daten | Montagedaten
Geeignet für Befestigungsart 2-Loch Schraubbefestigung
Höhe 126 mm
Breite 30 mm
Tiefe 34,5 mm
Umgebungseigenschaften | Klimatisch
Betriebstemperatur min. 0 °C
Betriebstemperatur max. 55 °C
Lagertemperatur min. -20 °C
Lagertemperatur max. 75 °C

Anschlusstypen
Anschlusstyp 1 Bus In
Anschlusstyp 2 Bus Out
Anschlusstyp 3 DIO
Anschlusstyp 4 DIO / IO-Link
Anschlusstyp 1
Familie-Bauform M12
Geschlecht male
Farbe Kontaktträger schwarz
Kodierung A
Polzahl 6
PIN 1 24 V DC (UA)
PIN 2 24 V DC (US)
PIN 3 0 V
PIN 4 Bus internal
PIN 5 Bus internal
PIN 6 0 V
Anschlusstyp 2
Familie-Bauform M12
Geschlecht female
Farbe Kontaktträger schwarz
Kodierung A
Polzahl 6
PIN 1 24 V DC (UA)
PIN 2 24 V DC (US)
PIN 3 0 V
PIN 4 Bus internal
PIN 5 Bus internal
PIN 6 0 V
Anschlusstyp 3
Familie-Bauform M12
Geschlecht female
Farbe Kontaktträger schwarz
Kodierung A
Polzahl 5
PIN 1 24 V DC (US)
PIN 2 DI / DO / Diag
PIN 3 0 V
PIN 4 DI / DO
PIN 5 PE
Anschlusstyp 4
Familie-Bauform M12
Geschlecht female
Farbe Kontaktträger schwarz
Kodierung A
Polzahl 5
PIN 1 24 V DC (US)
PIN 2 DI / DO / Diag
PIN 3 0 V
PIN 4 DI / IO-Link
PIN 5 0 V

ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
ETIM-5.0 EC001597
GTIN 4048879581431
Verpackungseinheit 1
Zolltarifnummer 85389099


Daten zum Artikel:
  • Produkt-PDF
  • Dokumentation: Handbuch 56971_hdb_x_37.zip (37)
  • Dokumentation: Handbuch 56526_hdb_x_30.zip (30)
  • Dokumentation: Handbuch 56974_hdb_x_19.zip (19)
  • Dokumentation: Handbuch 56975_hdb_x_13.zip (13)
  • Dokumentation: Installationsanleitung 56766_ina_x_13.zip (13)
  • Information: EU-Herstellererklärung 56766_06-11.15_ce_z_a.pdf (A)
  • Information: Konformitätserklärung Murrelektronik GmbH 20-12-23_(2) RoHS REACh exception 7cI_DoC_z_a.pdf (02)
  • Information: Konformitätserklärung Murrelektronik GmbH 22-12-23_(6) California Prop65 Ni surface_DoC_z_a.pdf (01)
  • Information: Konformitätserklärung Murrelektronik GmbH 11-12-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf (01)
  • Information: Konformitätserklärung UKCA 56766_06-11.15_uk_z_a.pdf (A)
  • Information: MTTF Bericht 56766_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf (A)
  • Konstruktionsdateien: DXF 56601_dxf_x_a.zip (A)
  • Konstruktionsdateien: P8 56766_p8_2_50.zip (50)
  • Konstruktionsdateien: STP 56601_stp_x_a.zip (A)
  • Zulassung: UL Listed CA 56766_E201820-NRAQ7_ulc_z_a.pdf (A)
  • Zulassung: UL Listed US 56766_E201820-NRAQ_ul_z_a.pdf (A)
