Cube67 E/A Erweiterungsmodul, 16 multifunktionale Kanäle

Cube 67 DIO16 E 8xM8 4-polig
ArtNr.: 56625
Gewicht: 0.173 kg
Ursprungsland:  CZ
Verfügbar
 Artikelvergleich
Listenpreis pro Stück:
  • 270,75 €
  • 256,50 €
  • 242,25 €
  • 213,75 €
Download in Easy-Import-Export

Beschreibung

Erweiterungsmodul
DIO16 - 0.5 A (E) - 8× M8
4-polig
kurzschluss- und überlastfest
Digitale Eingänge/Ausgänge (Multifunktional)
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".
Gehäuse ist vollvergossen.
Zertifikat
Zertifikat
Zertifikat

Elektrische Daten | Versorgung
Norm Betriebsspannung EN 61131-2
Betriebsspannung US DC 24 V
Betriebsspannung UA DC 24 V
Stromaufnahme max. 30 mA
Summenstrom UA max. 4 A
Summenstrom US max. 4 A
Elektrische Daten | Eingang
Überlastfest ja
Kurzschlussfest ja
Typ Eingang PNP, für 3-Draht Sensoren oder mechanische Schalter
Eingangszeitfilter 1 ms
Sensorstrom US je Eingang max. 0,2 A
Elektrische Daten | Ausgang
Überlastfest ja
Kurzschlussfest ja
Ausgangsstrom je Pin max. 0,5 A
Lampenlast 10 W
Diagnosen
Aktorwarnung pro Kanal per LED und BUS
Diagnose Unterspannung, keine Spannung
Diagnose per BUS pro Modul und Kanal
Diagnose per LED pro Modul und Kanal
Kurzschluss-Diagnose ja
LED-Anzeige Ethernet-Verbindung/ Datenverkehr
Überlast-Diagnose ja
Geräteschutz | Elektrisch
Schutzart (EN IEC 60529) IP67
Mechanische Daten | Montagedaten
Geeignet für Befestigungsart 2-Loch Schraubbefestigung
Höhe 151 mm
Breite 30 mm
Tiefe 34,5 mm
Umgebungseigenschaften | Klimatisch
Betriebstemperatur min. 0 °C
Betriebstemperatur max. 55 °C
Lagertemperatur min. -20 °C
Lagertemperatur max. 75 °C

Anschlusstypen
Anschlusstyp 1 0-7
Anschlusstyp 2 Bus In
Anschlusstyp 3 Bus Out

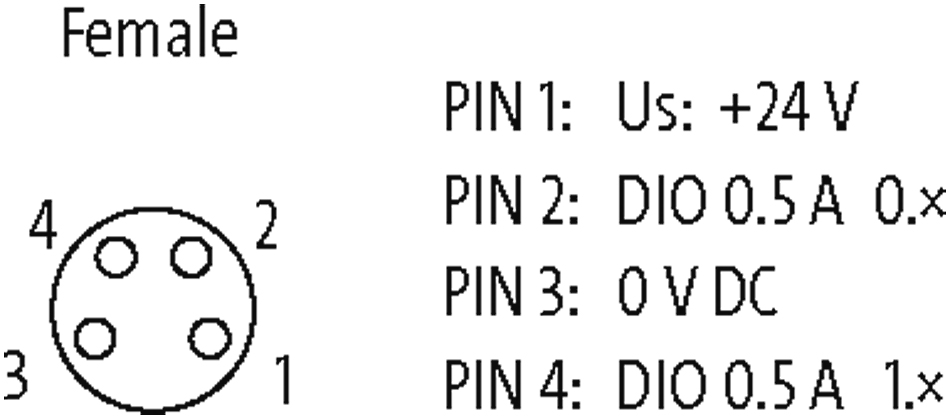

Anschlusstyp 1
Familie-Bauform M8
Geschlecht female
Farbe Kontaktträger schwarz
Kodierung A
Polzahl 4
Anschlusstyp 2
Familie-Bauform M12
Geschlecht male
Farbe Kontaktträger schwarz
Kodierung A
Polzahl 6
Anschlusstyp 3
Familie-Bauform M12
Geschlecht female
Farbe Kontaktträger schwarz
Kodierung A
Polzahl 6

ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
ETIM-5.0 EC001599

GTIN 4048879579605
Verpackungseinheit 1
Zolltarifnummer 85389099


Daten zum Artikel:
  • Download Produkt-PDF
  • Download Dokumentation: Handbuch 56975_hdb_x_13.zip
  • Download Dokumentation: Handbuch 56971_hdb_x_37.zip
  • Download Dokumentation: Handbuch 56970_hdb_x_25.zip
  • Download Dokumentation: Installationsanleitung 56625_ina_x_11.zip
  • Download Information: EU Konformitätserkl. 56625_04-10.16_ce_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf
  • Download Information: Konformitätserklärung UKCA 56625_04-10.16_uk_z_a.pdf
  • Download Information: MTTF Bericht 56625_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf
  • Download Konstruktionsdateien: DXF 56625_dxf_x_a.zip
  • Download Konstruktionsdateien: P8 56625_p8_2_50.zip
  • Download Konstruktionsdateien: STP 56625_stp_x_b.zip
  • Download Zertifikat: CB  56625_DK-61527-UL_cb_z_a.pdf
  • Download Zulassung: UL Listed CA 56625_E201820-NRAQ7_ulc_z_a.pdf
  • Download Zulassung: UL Listed US 56625_E201820-NRAQ_ul_z_a.pdf
