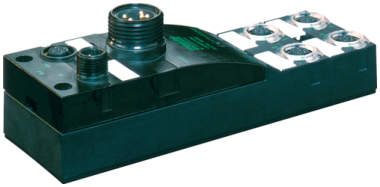

Abbildung ähnlich

Erweiterungsmodul

Zubehör

Diagnose Gateway

Cube67 Busknoten

DeviceNet

ArtNr.:	56507
Gewicht:	0.45 kg
Ursprungsland:	CZ

Verfügbar

Finde eine Alternative

Frage stellen

Produkt empfehlen

Artikelvergleich

Download in den Datenkorb

Download in Easy-Import-Export

Beschreibung

DeviceNet
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".
Gehäuse ist vollvergossen.

Produkt verbinden

Systemleitungalle anzeigen

Powerkabelalle anzeigen

Datenkabelalle anzeigen

Technische Daten

Elektrische Daten | Versorgung

Betriebsspannung DC	24 V
Stromaufnahme max.	70 mA
Summenstrom UA max.	9 A
Summenstrom US max.	9 A

Industrielle Kommunikation | Busdaten

Adressbereich min.	0
Adressbereich max.	63

Industrielle Kommunikation | Devicenet

DeviceNet Adressierung	Drehschalter

Diagnosen

Diagnose	Unterspannung, keine Spannung
Diagnose per BUS	pro Modul und Kanal
Diagnose per LED	pro Modul und Kanal
Kurzschluss-Diagnose	ja
LED-Anzeige	Ethernet-Verbindung/ Datenverkehr
Überlast-Diagnose	ja

Geräteschutz | Elektrisch

Schutzart (EN IEC 60529)	IP67

Mechanische Daten

Anzahl Erweiterungsmodule max.	16

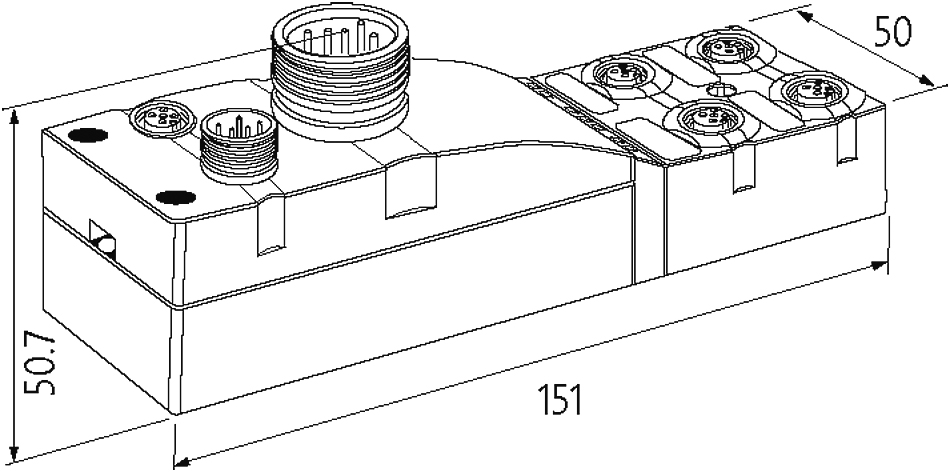

Mechanische Daten | Montagedaten

Geeignet für Befestigungsart	2-Loch Schraubbefestigung
Höhe	151 mm
Breite	50 mm
Tiefe	50,3 mm

Umgebungseigenschaften | Klimatisch

Betriebstemperatur min.	0 °C
Betriebstemperatur max.	55 °C
Lagertemperatur min.	-20 °C
Lagertemperatur max.	75 °C

Konformitäten, Zulassungen, Zertifikate

Produktstandard	EN 61131-2

Anschlussdaten

Anschlusstypen

Anschlusstyp 1	Bus In
Anschlusstyp 2	Bus Out
Anschlusstyp 3	Internal system connection
Anschlusstyp 4	Power

Anschlusstyp 1

Familie-Bauform	M12
Geschlecht	male
Farbe Kontaktträger	schwarz
Kodierung	A
Polzahl	5
PIN 1	Shield
PIN 2	V +
PIN 3	V -
PIN 4	CAN_HIGH
PIN 5	CAN_LOW

Anschlusstyp 2

Familie-Bauform	M12
Geschlecht	female
Farbe Kontaktträger	schwarz
Kodierung	A
Polzahl	5
PIN 1	Shield
PIN 2	V +
PIN 3	V -
PIN 4	CAN_HIGH
PIN 5	CAN_LOW

Anschlusstyp 3

Familie-Bauform	M12
Geschlecht	female
Farbe Kontaktträger	schwarz
Kodierung	A
Polzahl	6
PIN 1	24 V DC (UA)
PIN 2	24 V DC (US)
PIN 3	0 V
PIN 4	Bus internal
PIN 5	Bus internal
PIN 6	0 V

Anschlusstyp 4

Familie-Bauform	7/8"
Geschlecht	male
Farbe Kontaktträger	schwarz
Polzahl	5
PIN 1	0 V
PIN 2	0 V
PIN 3	PE
PIN 4	24 V DC (US)
PIN 5	24 V DC (UA)

Kaufmännische Daten

ECLASS-6.0	27242608
ECLASS-6.1	27242608
ECLASS-7.0	27242608
ECLASS-8.0	27242608
ECLASS-9.0	27242608
ECLASS-10.1	27242608
ECLASS-11.1	27242608
ECLASS-12.0	27242608
ETIM-5.0	EC001604
GTIN	4048879048682
Verpackungseinheit	1
Zolltarifnummer	85389099

Downloads

Daten zum Artikel:

Produkt-PDF
Dokumentation: Handbuch 56971_hdb_x_37.zip (37)
Dokumentation: Handbuch 56970_hdb_x_25.zip (25)
Dokumentation: Handbuch 56984_hdb_x_13.zip (13)
Dokumentation: Installationsanleitung 56507_ina_6_21.pdf (21)
Gerätebeschreibung: EDS 56507_KF3_x_12.zip (12)
Information: Diverses Cube67_Standard_EDS_Generator.msi (A)
Information: EU Konformitätserkl. 56507_962-04.16_ce_z_c.pdf (C)
Information: Konformitätserklärung Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf (02)
Information: Konformitätserklärung Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf (01)
Information: Konformitätserklärung Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf (01)
Information: Konformitätserklärung UKCA 56507_962-04.16_uk_z_a.pdf (A)
Information: MTTF Bericht 56507_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf (A)
Konstruktionsdateien: DXF 56502_dxf_x_a.zip (A)
Konstruktionsdateien: P8 56507_p8_2_50.zip (50)
Konstruktionsdateien: STP 56502_stp_x_a.zip (A)
Software: Konfigurator 56507_Cube67_Standard_EDS_Generator_TB6_x_10.msi (10)
Zertifikat: DeviceNet 56507_10464-doc-102806-oct06-odva_dn_z_a.pdf (A)
Zulassung: UL Listed CA 56507_E201820_NRAQ7_ulc_z_a.pdf (A)
Zulassung: UL Listed US 56507_E201820-NRAQ_ul_z_b.pdf (B)
