MTS Einphasen Sicherheitstransformator
P: 160VA IN: 230/400VAC OUT: 24VAC
| ArtNr.: | 86343 |
| Alternativartikel: | 6686343 |
| Gewicht: | 3.074 kg |
| Ursprungsland: | CZ |
Verfügbar
Beschreibung
Einphasen- Sicherheitstransformator
160 VA
Isolationsklasse T 40/B
Andere Spannungen auf Anfrage.
160 VA
Isolationsklasse T 40/B
Andere Spannungen auf Anfrage.
Technische Daten
Elektrische Daten
| Sicherheitsgrad | SELV |
|---|
Elektrische Daten | Versorgung
| Netzfrequenz | 50 ... 60 Hz |
|---|
Elektrische Daten | Eingang
| Eingangsspannung 1 AC | 230 V |
|---|---|
| Eingangsspannung 2 AC | 400 V |
| Eingangsstrom bei Eingangsspannung 1 | 0,82 A |
| Eingangsstrom bei Eingangsspannung 2 | 0,47 A |
| Einschaltstrom bei Eingangsspannung 1 | 6,1 A |
| Einschaltstrom bei Eingangsspannung 2 | 3,5 A |
| Kurzschlussstrom bei Eingangsspannung 1 | 9,5 A |
| Kurzschlussstrom bei Eingangsspannung 2 | 5,5 A |
Elektrische Daten | Ausgang
| Ausgangsspannung AC | 24 V |
|---|---|
| Ausgangsspannung einstellbar | nein |
| Schaltleistung AC max. | 160 VA |
Geräteschutz | Elektrisch
| Isolationsprüfspannung Eingang - Ausgang | 4 kV |
|---|

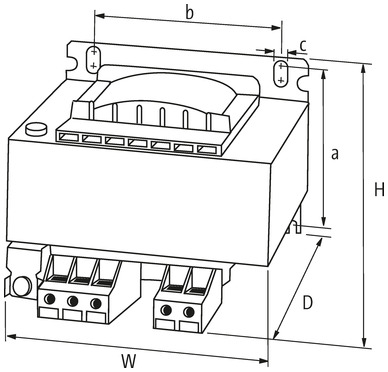

Mechanische Daten | Montagedaten
| Befestigungsart | geschnappt |
|---|---|
| Geeignet für Befestigungsart | Tragschiene TH35, Langlochbefestigung, (EN 60715) |
| Befestigungsmaß a | 86,5 mm |
| Befestigungsmaß b | 84 mm |
| Befestigungsmaß c | 4,8 mm |
| Höhe | 101 mm |
| Breite | 96 mm |
| Tiefe | 106 mm |
| Durchmesser Bohrung | 4,8 mm |
| Länge Bohrung | 8,4 mm |
Umgebungseigenschaften | Klimatisch
| Betriebstemperatur min. | -20 °C |
|---|---|
| Betriebstemperatur max. | 40 °C |
| Lagertemperatur min. | -40 °C |
| Lagertemperatur max. | 80 °C |
Konformitäten, Zulassungen, Zertifikate
| Produktstandard | EN 61558-2-4, EN 61558-2-6, EN 62041 category 0 |
|---|
Anschlussdaten
Anschlusstypen
| Anschlusstyp 1 | Input |
|---|---|
| Anschlusstyp 2 | Output |
Anschlusstyp 1
| Anschlussart | Schraubenklemmen SK |
|---|---|
| Familie-Bauform | Klemme |
| Geschlecht | female |
| Polzahl | 3 |
| PIN 2 | 230 V |
| PIN 3 | 400 V |
Anschlusstyp 2
| Anschlussart | Schraubenklemmen SK |
|---|---|
| Familie-Bauform | Klemme |
| Geschlecht | female |
| Polzahl | 2 |
| PIN 2 | 24 V DC |
Anschlusstyp 3
| Anschlussart | Schraubenklemmen SK |
|---|---|
| Familie-Bauform | Klemme |
| Geschlecht | female |
| Farbe Kontaktträger | metallisch |
| Polzahl | 1 |
| PIN 1 | PE |
Kaufmännische Daten
| ECLASS-6.0 | 27031302 |
|---|---|
| ECLASS-6.1 | 27031302 |
| ECLASS-7.0 | 27031302 |
| ECLASS-8.0 | 27031302 |
| ECLASS-9.0 | 27031302 |
| ECLASS-10.1 | 27031302 |
| ECLASS-11.1 | 27031302 |
| ECLASS-12.0 | 27031302 |
| ETIM-5.0 | EC002486 |
| GTIN | 4048879078528 |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85043180 |
