Xelity PROFINET Managed Switch 8x 10/100BT + 2x 10/100/1000BT IP67 M12L

Verfügbar

8+2 Port FE mit PN
PROFINET - Managed Switch
M12 Power, 4-polig, L-kodiert
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".

Betriebsspannung	24 V DC (9...30 V DC)
Übertragungsrate	10/100/1000 Mbit/s full duplex
Betriebsarten	Autocrossing Autonegotiation

Allgemeine Daten

Befestigungsart	2-Loch Schraubbefestigung
Temperaturbereich	-25...+55 °C
Transporttemperaturbereich	-40...+85 °C
Gehäuse	Metall
Schutzart	IP67
Abmessungen H×B×T	224,5×63×37,4 mm

Anschlüsse

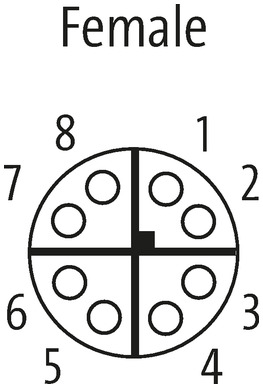

Feldbus	2× M12 (Buchse), X-kodiert; 8× M12 (Buchse), D-kodiert
Versorgung	2× M12 Power, 4-polig, L-kodiert, 2× max. 16 A

PROFINET

Switch Management

Protokolle	DHCP, SNMP (v1, v2c, v3), RSTP, STP, LLDP, NTP, RMON, SSH (CLI) Syslog
NAT	ja
Port Mirroring	ja
VLAN (QoS) IEEE 802.p	ja
Alarmkontakt	nein
Fernwartung	Open VPN
Webserver	HTTP, HTTPS
Switch Form	PROFINET - Managed Switch

Herstellerartikelnummer	58843

Diagnose

Kommunikationsstatus	per LED, LLDP
Überwachung - keine Spannung	ja

Daten zum Artikel:

Download Datenblatt
Download Dokumentation: Handbuch 58841_hdb_x_13.zip
Download Dokumentation: Installationsanleitung 58842_ina_x_10.zip
Download Dokumentation: Produktdaten 58843_pd_x_12.zip
Download Gerätebeschreibung: GSDML 58841_XELITY_PN_KF0_x_11.zip
Download Information: EU Konformitätserkl. 58843_07-02.21_ce_z_a.pdf
Download Information: Konformitätserklärung Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
Download Information: Konformitätserklärung Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf
Download Information: Konformitätserklärung Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
Download Information: Konformitätserklärung UKCA 58843_07-02.21_uk_z_a.pdf
Download Information: MTTF Bericht 58843_SN29500(40°C)-Berechnung_mttf_p_a.pdf
Download Konstruktionsdateien: DXF 58842_dxf_x_a.zip
Download Konstruktionsdateien: P8 58843_p8_2_10.zip
Download Konstruktionsdateien: STP 58842_stp_x_a.zip
Download Zertifikat: ProfiNet 58843_Z13401-14-06-2025-v2.4_pn_z_b.pdf
Download Zulassung: UL Listed CA 58843_E201820-NRAQ7_ulc_z_a.pdf
Download Zulassung: UL Listed US 58843_E201820-NRAQ_ul_z_a.pdf
