M12 St. 0° / M12 Bu. 0° A-kod.
PUR AWG24+22 geschirmt vt UL/CSA+schleppk. 0,41m
| ArtNr.: | 7000-40531-8030041 |
| Gewicht: | 0.054 kg |
| Ursprungsland: | CZ |
Verfügbar
Beschreibung
DeviceNet, CANopen
Stecker gerade – Buchse gerade
M12 – M12, 5-polig
A-kodiert
geschirmt
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
Technische Daten
| Kabellänge | 0,41 m |
|---|
Seite 1
| Anzugsdrehmoment Kopf 1 | 0,6 Nm |
|---|---|
| Befestigungsart | gesteckt, verschraubt |
| Familie-Bauform Kopf 1 | M12 |
| Gewinde | M12 x 1 |
| Kodierung Kopf 1 | A |
| Material Kopf 1 | PUR |
| Schlüsselweite Kopf 1 | SW13 |
| Schutzart (EN IEC 60529) | IP65, IP66K, IP67 |
Seite 2
| Anzugsdrehmoment Kopf 2 | 0,6 Nm |
|---|---|
| Befestigungsart | gesteckt, verschraubt |
| Familie-Bauform Kopf 2 | M12 |
| Gewinde | M12 x 1 |
| Kodierung Kopf 2 | A |
| Material Kopf 2 | PUR |
| Schlüsselweite Kopf 2 | SW13 |
Elektrische Daten | Versorgung
| Betriebsspannung AC (UL-listed) | 30 V |
|---|---|
| Betriebsspannung AC max. | 60 V |
| Betriebsspannung DC (UL-listed) | 30 V |
| Betriebsspannung DC max. | 60 V |
| Betriebsstrom je Kontakt max. | 4 A |
Installation | Anschluss
| Befestigungsgewinde | M12 x 1 |
|---|
Geräteschutz | Elektrisch
| Bemessungsstoßspannung | 1,5 kV |
|---|---|
| Isolierstoffgruppe (IEC 60664-1) | I |
| Schutzart Zusatzbedingung | gesteckt, verschraubt |
| Verschmutzungsgrad | 3 |
Mechanische Daten
| Kontur für Wellschlauch | ohne |
|---|
Mechanische Daten | Materialdaten
| Beschichtung Verriegelung | matt vernickelt |
|---|---|
| Beschichtung Verschraubung | vernickelt |
| Material Dichtung | FKM |
| Material Verriegelung | Zinkdruckguss |
| Material Verschraubung | Zinkdruckguss |
Mechanische Daten | Montagedaten
| Befestigungsart | gesteckt, verschraubt, Rüttelsicherung |
|---|
Umgebungseigenschaften | Klimatisch
| Betriebstemperatur min. (bewegt) | -25 °C |
|---|---|
| Betriebstemperatur min. (fest) | -25 °C |
| Betriebstemperatur max. (bewegt) | 70 °C |
| Betriebstemperatur max. (fest) | 80 °C |
Konformitäten, Zulassungen, Zertifikate
| Produktstandard | DIN EN 61076-2-101 (M12) |
|---|
Kabeldaten
Kabel
| Kabelkennung | 803 |
|---|---|
| Zulassung (Kabel) | cURus (AWM-Style 20549/10578); CE conform |
| Kabelgewicht [g/m] | 63,12 g |
| Material Leiter | Cu-Litze, verzinnt |
| Widerstand (Leiter) | max. 78 Ω/km (Datenpaar), max. 54 Ω/km (Powerpaar); (20 °C) |
| Querschnitt (Leiter) | 1× 2× AWG24/19 + 1× 2× AWG22/19 |
| AWG | ähnlich AWG 24 (0.25 mm²); ähnlich AWG 22 (0.34 mm²) |
| Material Aderisolierung | Zell-PE (Datenpaar ws, bl); PE (Powerpaar sw, rt) |
| Ader-Ø inkl. Isolierung | 2.1 mm ±5% (0.25 mm²); 1.5 mm ±5% (0.34 mm²) |

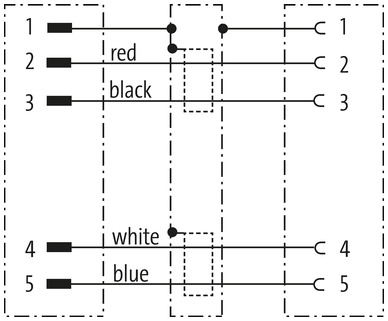

| Adernfarbe/Nummerierung | ws, bl (Datenpaar); sw, rt (Powerpaar) |
| Verseilverbund | geschirmtes Adernpaar blau/weiß mit geschirmtem Adernpaar rot/schwarz verseilt |
| Schirmung | ja |
| Schirmung (Art) | Kupfergeflecht |
| Optische Schirmbedeckung | min. 65% |
| Material Mantel | PUR |
| Außen-Ø (Mantel) | 6.9 mm ±5% |
| Farbe Mantel | violett |
| chemische Beständigkeit | Ölbeständigkeit nach IEC 60811-2-1, ASTM Öle 1, DIN VDE 0472-803, ICEA S-82-552 Std. |
| thermische Beständigkeit | flammwidrig nach UL 1581 Section 1090, Section 1100 (FT2), IEC 60332-1-2 Std. |
| Nennspannung | 300 V |
| Prüfspannung | 2000 V AC (Prüfdauer 1 min) |
| Temperaturbereich (fest) | -40...+80 °C |
| Temperaturbereich (bewegt) | -30...+70 °C |
| Biegeradius (fest) | 6× Außen-Ø |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | max. 1 Mio. (25 °C) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 3 m/s |
| Beschleunigung (Schleppkette) | max. 5 m/s² |
Kaufmännische Daten
| ECLASS-6.0 | 27279218 |
|---|---|
| ECLASS-6.1 | 27060307 |
| ECLASS-7.0 | 27060307 |
| ECLASS-8.0 | 27060307 |
| ECLASS-9.0 | 27060307 |
| ECLASS-10.1 | 27060307 |
| ECLASS-11.1 | 27060307 |
| ECLASS-12.0 | 27060307 |
| ETIM-5.0 | EC001855 |
| GTIN | 4048879496025 |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85444290 |
