Adapter M12 St. / M8 Bu. A-kod.

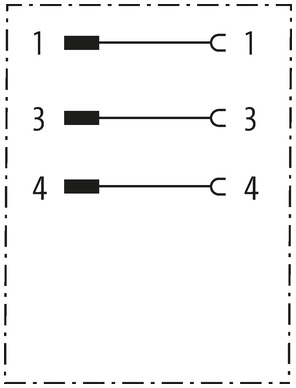

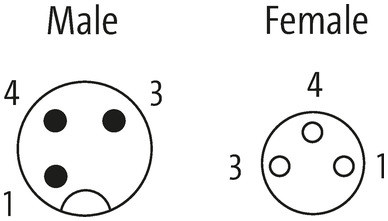

3-pol., Belegung 1,3,4
| ArtNr.: | 7000-42201-0000000 |
| Gewicht: | 0.013 kg |
| Ursprungsland: | DE |
Verfügbar
Beschreibung
Adapter
Stecker - Buchse

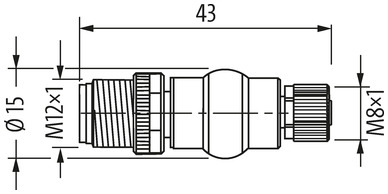

M12 – M8, 3-polig
für M12-Verteiler, 3-polig
Art.-Nr. 7005 - M12/M8 Lite - (Kunststoffrändelschraube) auf Anfrage
Stecker - Buchse
M12 – M8, 3-polig
für M12-Verteiler, 3-polig
Art.-Nr. 7005 - M12/M8 Lite - (Kunststoffrändelschraube) auf Anfrage
Technische Daten
Seite 1
| Anzugsdrehmoment | 0,6 Nm |
|---|---|
| Familie-Bauform | M12 |
| Gewinde | M12 x 1 |
| Kodierung | A |
| Polzahl | 3 |
| Schlüsselweite | SW13 |
Seite 2
| Anzugsdrehmoment | 0,4 Nm |
|---|---|
| Familie-Bauform | M8 |
| Gewinde | M8 x 1 |
| Kodierung | A |
| Polzahl | 3 |
| Schlüsselweite | SW9 |
Elektrische Daten | Versorgung
| Betriebsspannung AC max. | 50 V |
|---|---|
| Betriebsspannung DC max. | 60 V |
| Betriebsspannung AC max. (UL-listed) | 30 V |
| Betriebsspannung DC max. (UL-listed) | 30 V |
| Betriebsstrom je Kontakt max. | 4 A |
Geräteschutz | Elektrisch
| Schutzart (EN IEC 60529) | IP67 |
|---|---|
| Zusatzbedingung Schutzart | gesteckt, verschraubt |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 1,5 kV |
| Isolierstoffgruppe (IEC 60664-1) | I |
Mechanische Daten | Materialdaten
| Beschichtung Verriegelung | matt vernickelt |
|---|---|
| Material Gehäuse | PUR |
| Material Verriegelung | Zinkdruckguss |
Mechanische Daten | Montagedaten
| Befestigungsart | Schraubgewinde |
|---|
Umgebungseigenschaften | Klimatisch
| Betriebstemperatur min. | -25 °C |
|---|---|
| Betriebstemperatur max. | 85 °C |
Konformitäten, Zulassungen, Zertifikate
| Produktstandard | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
|---|
Kaufmännische Daten
| ECLASS-6.0 | 27143423 |
|---|---|
| ECLASS-6.1 | 27260702 |
| ECLASS-7.0 | 27440102 |
| ECLASS-8.0 | 27440102 |
| ECLASS-9.0 | 27440106 |
| ECLASS-10.1 | 27440102 |
| ECLASS-11.1 | 27440102 |
| ECLASS-12.0 | 27440106 |
| ETIM-5.0 | EC001855 |
| GTIN | 4048879143202 |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85366990 |
